胶水的使用过程中，会受到温湿度振动的环境影响，通过温、湿度试验结合振动试验筛选出粘贴效果最佳的粘贴剂并得到粘贴剂的固化时间等指标，从而得到适用于温 - 湿 - 振综合环境试验加速度计的最佳安装方法。
下面，我们通过温湿度振动试验，得出胶水在该综合条件下的使用性能。

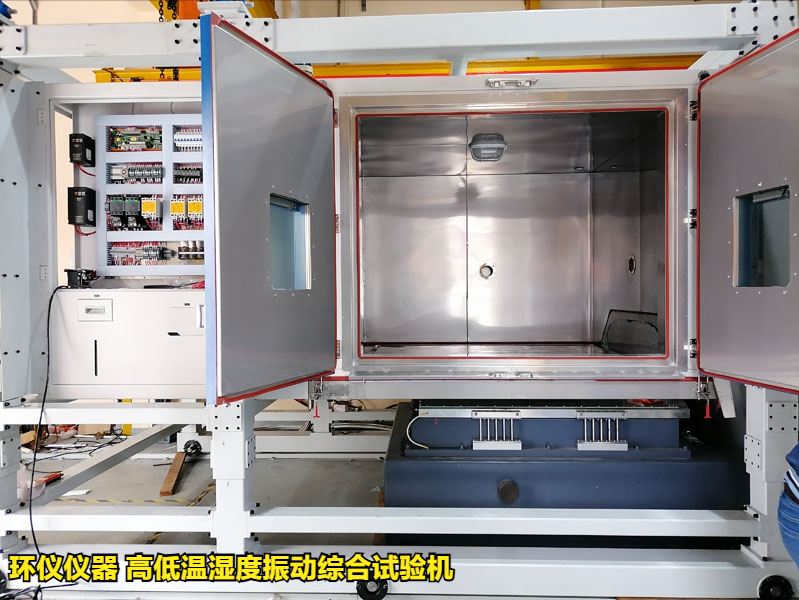

试验设备：6165金沙总站 高低温湿度振动综合试验机
试验样品：胶木块和夹具连接所用粘结剂为康达结构 AB 胶、卡夫特强力 AB 胶、得力万能 AB 胶、北化 502 胶水，将四个胶木块分别编号为 a，b，c，d。
试验过程：
分别通过 502 胶水和 AB 胶将胶木块固定在夹具顶部，胶水凝固时间 30 min，随后进行下表中四组试验。
试验箱内温、湿度稳定后保持 1 h，每组试验结束后，立即开展随机振动试验（总均方根 G1=25.33 g），观察加速度计是否脱落。

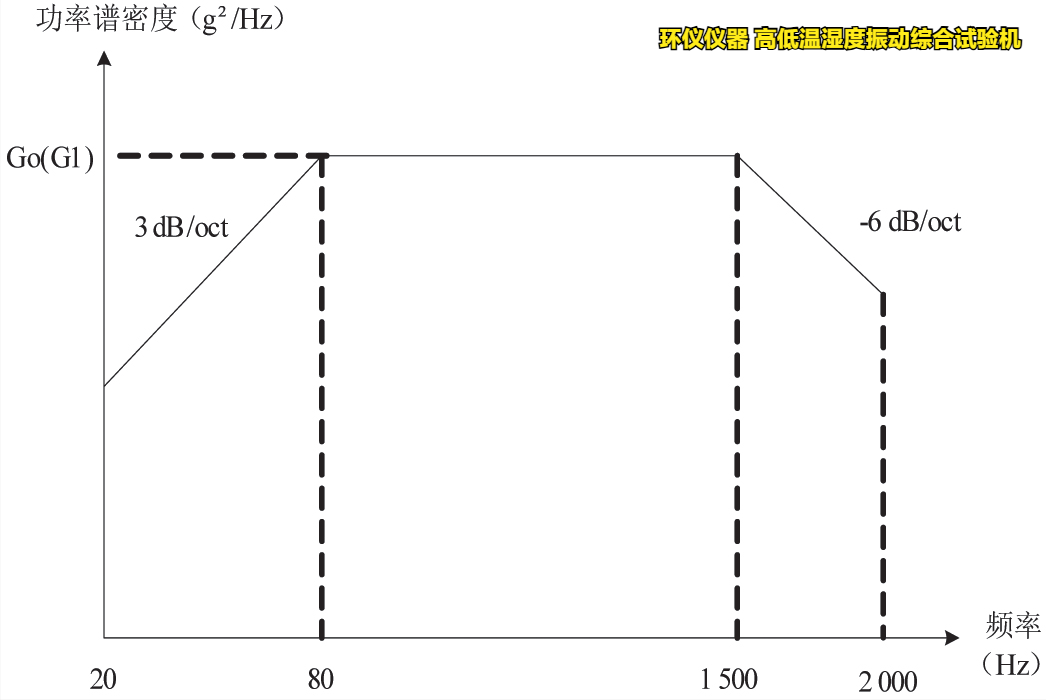

振动试验条件下图
试验照片见图下图
试验结果：
从上表看出，四个胶木块在 85 ℃条件下保温 1 h 随后进行振动试验，通过得力万能 AB 胶和夹具连接的胶木块 c 发生脱落，经检查发现振动试验结束后得力万能AB 胶仍未完全凝固，同时检查胶木块 a 和胶木块 b 的胶水均完全凝固。而通过北化 502 胶水和夹具连接的胶木块 d 也发生脱落，说明在 85 ℃高温保持 1 h 后，北化 502 胶水的粘贴能力显著下降，已不能满足振动试验的要求。
以上就是高低温湿度振动综合试验机对粘贴剂的筛选试验，如有试验疑问，可以咨询6165金沙总站相关技术人员。
扫码添加微信
